超純水設備是半導體硅晶圓生產的關鍵支撐

　　在半導體產業的精密世界里，硅晶圓是制造半導體集成電路的核心基礎材料。雖然對于許多普通大眾來說，“硅晶圓” 這個名詞稍顯陌生，但它卻是支撐現代電子科技發展的關鍵一環，如同芯片的 “基石”，承載著復雜的半導體電路，決定著電子產品的性能與品質。

　　硅晶圓的生產工藝極為精細，每一個環節都不容有失，尤其是清洗環節對水質的要求近乎苛刻。高質量的超純水是硅晶圓清洗過程中的必備條件，其水質的優劣直接影響著硅晶圓的最終品質。任何微小的雜質殘留，都可能在后續的芯片制造過程中引發缺陷，進而影響電子產品的性能與可靠性。因此，選擇合適的超純水設備，成為保障硅晶圓生產質量的關鍵。

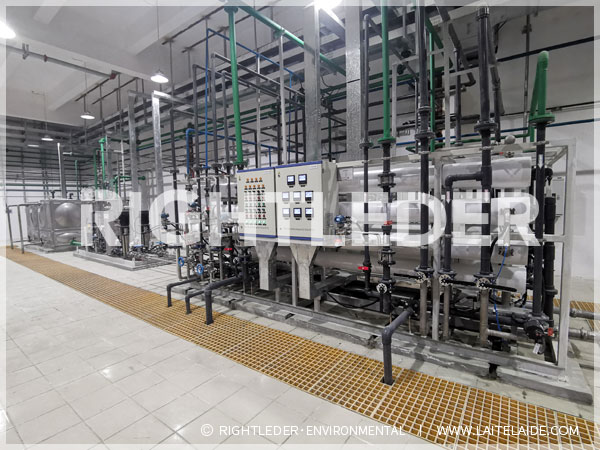

　　目前，常見的超純水設備采用預處理、反滲透、EDI 以及拋光混床相結合的處理工藝。這種組合工藝通過多個環節的協同作用，層層凈化水質，從而制備出符合硅晶圓生產要求的超純水。該設備在實際應用中展現出諸多優勢。它運行效率較高，能源消耗相對較低，有效控制了生產成本;在水資源利用方面表現出色，能最大程度減少水資源浪費。同時，設備整體結構緊湊，占地面積較小，能夠為企業節省寶貴的空間資源;日常運行穩定，維護工作量較小。

　　在技術特性上，設備所采用的 EDI 模塊無需添加化學藥劑即可完成水處理過程，這不僅避免了化學品運輸和存儲的潛在風險，還顯著降低了系統的運行成本。此外，該模塊不會產生酸堿廢液，無需專門建設酸堿中和池，進一步簡化了處理流程。設備運行過程中產生的濃水也可回收再利用，提高了水資源的綜合利用率。

　　整套超純水設備主要依靠電力驅動運行，相較于傳統的混床工藝，其耗電量更低。并且，該設備具備高度自動化性能，能夠?qū)崿F(xiàn)連續穩定的超純水制備，減少了人工干預，既提高了生產效率，又降低了人為操作失誤的風險。

　　隨著科技的飛速發展和半導體行業的持續進步，加之政策的大力支持，硅晶圓的市場需求日益增長，對超純水的需求也隨之攀升。超純水設備作為硅晶圓生產過程中的重要保障，其重要性愈發凸顯。未來，隨著技術的不斷革新，超純水設備也將不斷優化升級，為半導體產業的高質量發展提供更堅實的支撐。
